建盏底足，看似粗糙，但却是建盏最本质的东西外露的依据。怎么看呢？鹧鸪君应一些盏友的需求，做一些粗略分析，与诸位盏友分享如下：
一、从建盏底足看建盏铁胎
建盏所用的泥是水吉镇池中村、后井村、南山村等几个地方的土壤，因为这些地方所产的土壤是含铁量很高的红棕色粘土（含铁量达8%-10%）。此胎土为建阳所特有。
建盏正是在1300℃以上的温度中，将土壤的金属元素晶析出来，还原焰中形成纹路。
与此同时，建盏没有上釉的底足显示的基本特征为：截面色黑或灰黑、黑褐，因为含铁量较高所致。含砂粒较多，故胎质较粗糙，露胎处手感亦较粗。手感厚重，胎骨厚实坚硬，叩之有金属声，在瓷器业界内俗称“铁胎”。
如有宋代老盏的盏友们不妨看看是不是胎体很黑？这就是含铁量高的外在表现。但是大家还要明白一点的是，建盏的烧制在还原气氛下，一般胎会形成铁灰色。
但是，有的胎会呈现偏红褐色，不是因为含铁量低，而是气氛偏氧化了。
所以，看到胎并不是那么黑，不要着急下结论说不是铁胎。也有的断裂面呈现偏红的红褐色，那是后期长时间接触空气氧化所致，如果再敲下一角，新断裂面便可以看到颜色有多黑了。
当然，新盏中不同的厂家选用不同山体的土壤，不同的斑纹选用不同的土壤按比例配置，工艺也用不同，所以也会形成不同的程度黑色的铁胎。
但是有的所谓的“建盏”，看胎底颜色铁灰色，像极了“铁胎”，难道就是铁胎了吗？其实，一些假建盏也可能是上了一层化妆土。这些假建盏破碎之后，胎骨颜色就不是黑色，而是其他颜色。
二、底足风格
纯手工建盏，底足完全靠人工修出来。建盏圈足的直径与口沿直径是成正比的，口径越大的盏，圈足直径也会相应增大，不过总体上都表现为口阔足狭。
建盏的圈足比较矮，内圈也浅，近似实心圈足。修足风格是判断窑口的一个重要参考，不同窑口或厂家体现了不同风格。
建盏的胎底是最难模仿的部分，也是鉴别真伪的关键之一。

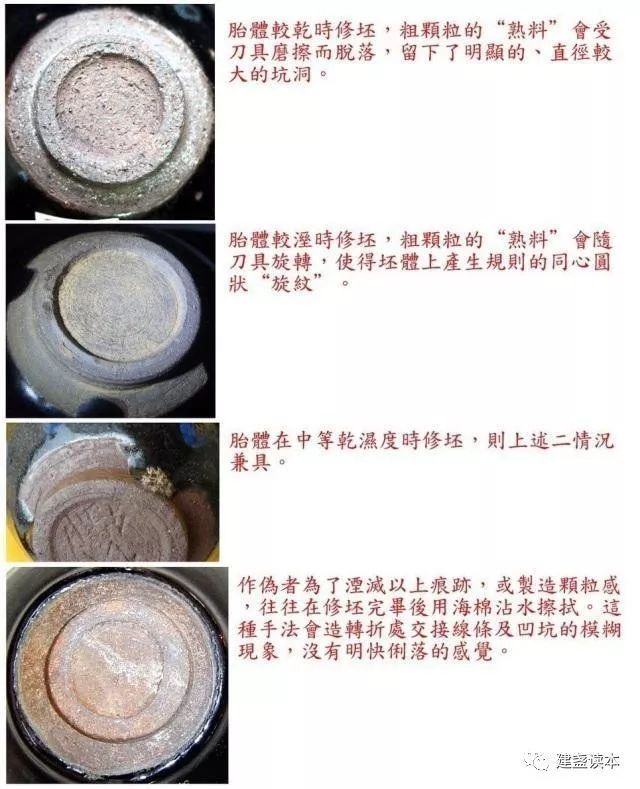

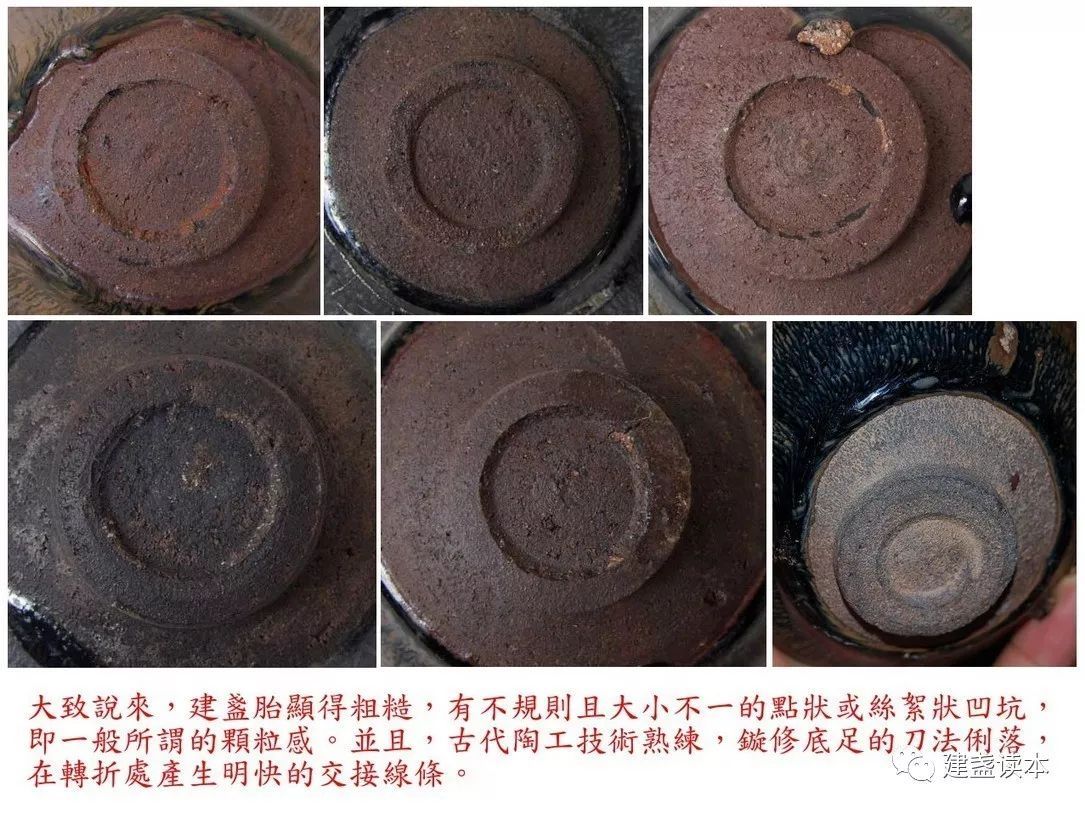

大致说来，建盏胎显得粗糙，有不规则且大小不一的点状或丝絮状凹坑，即一般所谓的颗粒感。并且古代陶工技术熟练，旋修底足的刀法利落，在转折处产生明快的交接线条。
三、建盏的落款
在宋代瓷器落款应当说还没有成为风气，那时候几大名窑落款的风气还没有形成，包括建窑。

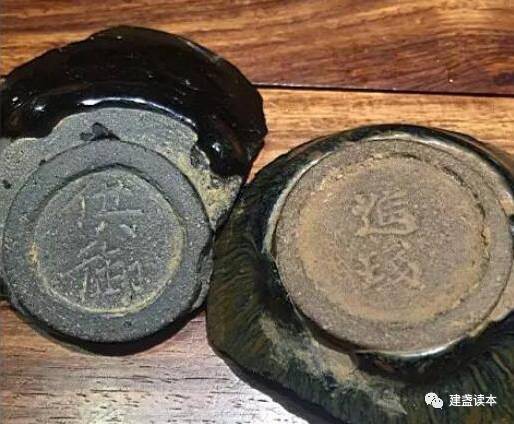

但是建窑有一点与官窑不一样的地方是，因为当时官搭民窑，在民窑中选用最好的匠人，最好的龙窑位置，为皇家烧制御用建盏，为了以示区别，在盏底中标识了“供御”、“进盏”、“官”、“圣”等字样。
正式这种官搭民窑的生产方式，让建窑留下了无比光彩的一页。传世供御无不是建盏精品中的精品，以至于人们对“供御”“进盏”的盏底也无比的痴迷。

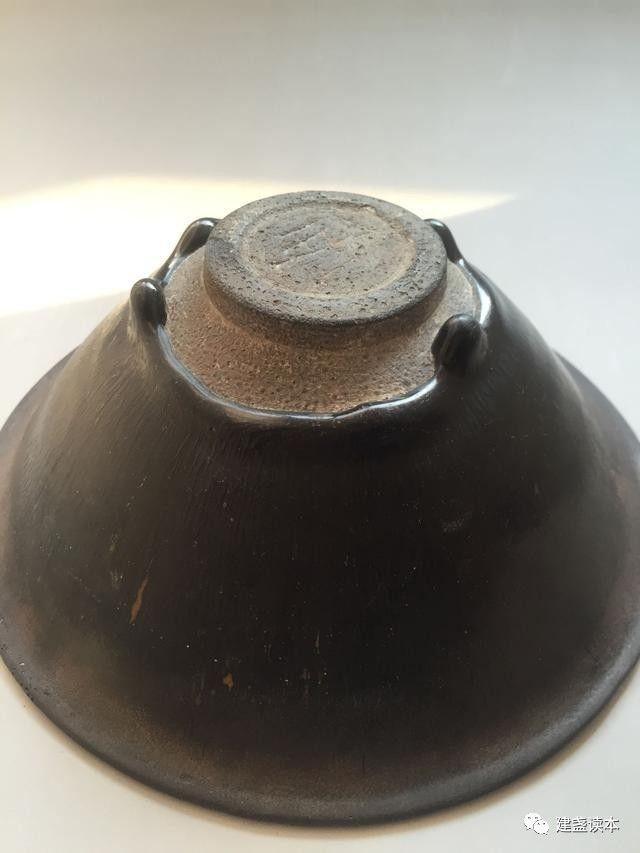

当然，建盏的落款除了官搭民窑的原因外，还有一些其他的标识，但绝大部分是功能性的。
按建盏遗址的村民猜测，当时龙窑是几家人合伙使用，产品为了好区别，有的产品有主人的信息，或者位置的信息。这些落款信息，当时应当是一种约定，十分隐涩，现在不好理解。
而当代作品多落款，多为商家品牌或者工匠名字，这是当下品牌意识的一种表现。同时，也是匠人身份提升的一种表现。在古代，陶瓷匠人是身份低微的，在产品上写自己的名字，是少有的，从来没有像现代建盏匠人身份有这么高。
